Tìm hiểu bộ điều khiển tủ ATS cho máy phát điện

LaH gửi quý khách hàng thông tin về bộ điều khiển tủ ATS tiêu biểu. Quý khách có nhu cầu cần tư vấn về sản phẩm. Vui lòng gọi: P Chăm sóc khách hàng: ĐT: 043 722 7992/ 09777 30 666

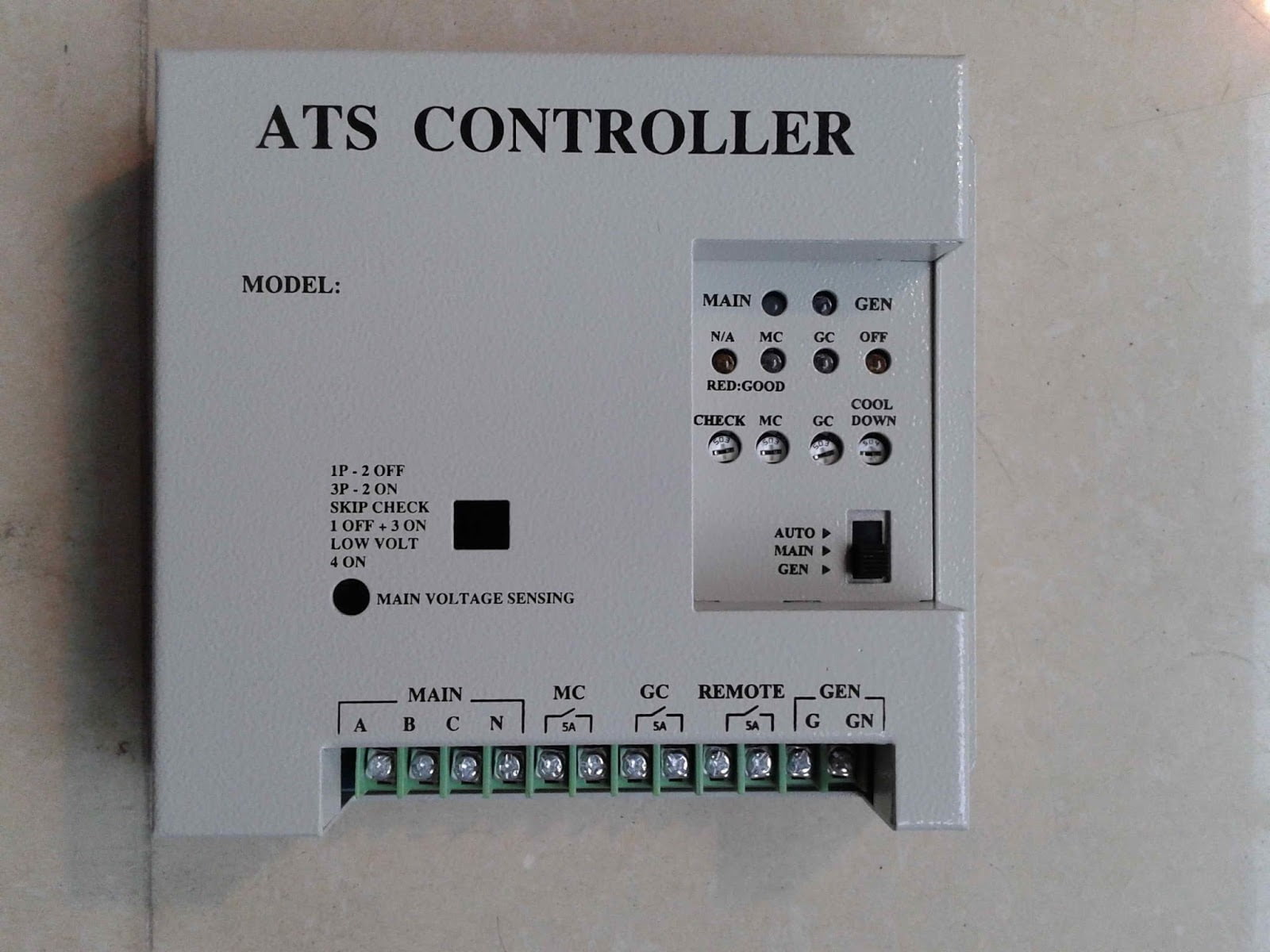

Bộ Điều KhiểnATS

Được thiết kế dùng để tự động chuyển đổi nguồn lưới và máy phát điện
Tương thích với các bộ động lực chuyển đổi dùng Contactor hoặc các bộ Tranfer Switch

Hoạt Động:
Bình thường bộ điều khiển ATS -01 sẻ chuyển đổi nguồn về điện lưới. Khi lưới điện có các sự cố : cúp điện , trên áp  , dưới áp , mất pha, bộ điều khiển tủ ATS sẽ khởi động máy phát , sau một thời gian (Timer) để điện áp máy phát ổn định  bộ ATS sẽ chuyển đổi sang nguồn máy phát . Khi điện áp lưới có lại hoặc ổn định , sau một thời gian (Timer) bộ ATS sẽ chuyển sang lưới điện và máy phát điện chạy  không tải khoảng 1 đến 3 phút sẽ tự tắt máy.

Đặc Tính Kỹ Thuật:

Nguồn 220VAC
Phase 1 hoặc 3
Tần số 50/60Hz
Dòng điện cung cấp 5A
Led chỉ thị 1. Nguồn lưới2. Nguồn máy phát3. Đang kết nối lưới

4. Đang kết nối máy phát

5. Điện áp cao lưới

6. Điện áp thấp ( hoặc mất pha ) lưới

7. Điện áp cao máy phát

8. Điện áp thấp máy phát

Bảo vệ bên lưới 1. Trên áp: từ 220 – 270 VAC, chỉnh ngưỡng tác động: 250 VAC2. Dưới áp: từ 145 – 190 VAC, chỉnh ngưỡng tác động: 160 VAC
Bảo vệ bên máy phát 1. Trên áp: từ 220 – 270 VAC, chỉnh ngưỡng tác động: 250 VAC2. Dưới áp: từ 145 – 190 VAC, chỉnh ngưỡng tác động: 160 VAC
Thời gian tác động 1. Thời gian Main ON1s – 5s, chỉnh ngưỡng thời gian tác động: 2s2. Thời gian Gen ON1s – 5s, chỉnh ngưỡng thời gian tác động: 2s3. Thời gian Main OFF40s – 160s, chỉnh ngưỡng thời gian tác động: 45s
