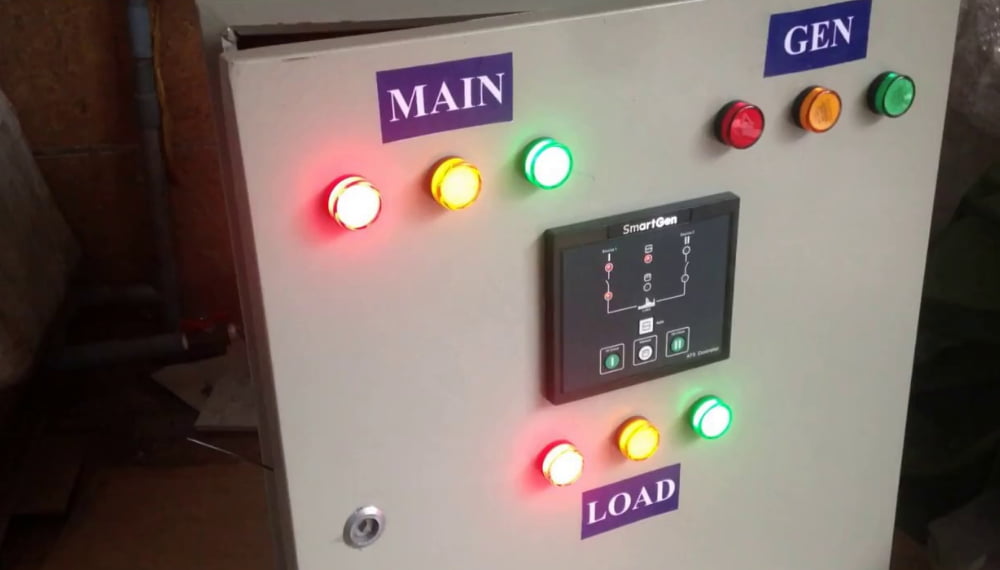

Tủ tự động chuyển nguồn – ATS (Automatic Transfer Switches) mới 100%, lắp ráp hoàn chỉnh tại Việt Nam

Thông số tủ ATS (400A)

Dùng cho một nguồn Điện lưới và một máy phát điện loại AutoStart, được mô tả như sau:

THIẾTBỊ:

* 01 – Thiết bị chuyển nguồn loại Magnetic Contactor dòng tải 400A model MC-400a và khóa liên động cơ khí model AR-180 nhằm tránh đóng hai nguồn điện cùng lúc, hiệu LS của HÀN QUỐC đạt chứng chỉ tiêu chuẩn: CE, IEC, UL508, ISO9001.

* 01 – Vỏ tủ điện gia công tại Việt Nam kích thước (800Hx600Wx370Dx1.5T)mm, dạng treo tường với công nghệ sơn tĩnh điện.

* 01 – Bộ ATS Controller model QT11AC3 lắp ráp tại Việt Nam (vi mạch điện tử nhập ngoại).

* 01 – Bộ tự động sạc bình ắc qui 12/24V-5A model QT09BC lắp ráp tại Việt Nam (vi mạch điện tử nhập ngoại).

* 01 – Bộ các công tắc chức năng của Đài Loan.

* 04 – Đèn báo trạng thái vận hành hệ thống của Đài Loan.

* 01 – Lô các cầu chì hợp bộ bảo vệ ngắn mạch của Đài Loan.

* 01 – Lô các phụ kiện đi kèm.

THÔNG SỐ KỸ THUẬT:

*
*

Dòng tải liên tục định mức
Điện áp làm việc

: 400A.
: (220/380)V.

*
*

Tần số
Số cực (pole)

: 50Hz.
: 3.

*
*

Nguyên lý điều khiển
Điều kiện môi trường

: kỹ thuật số.
: nhiệt đới hóa.

NGUYÊN LÝ VẬN HÀNH:

Khi Điện lưới bị một trong các sự cố sau: mất pha, mất trung tính, thấp áp (tùy chỉnh, cài mặc định 170VAC) thì tủ ATS gởi tín hiệu về cho máy phát điện thực hiện việc khởi động. Khi máy đã vận hành ổn định và Điện máy phát ra đạt giá trị cho phép thì tủ ats tiếp tục trì hoản thêm một thời gian để làm nóng máy – Warm Up Timer (Thời gian này tùy chỉnh theo yêu cầu từng loại máy, mặc định là 10 giây). Lúc thời gian này kết thúc thì tủ ATS tự động đóng nguồn Điện máy cung cấp ra phụ tải.

* Lúc Điện lưới bình thường trở lại (Đạt tiêu chuẩn yêu cầu về pha và điện áp) thì tủ ATS tiến hành giám sát thêm một thời gian – Restore Timer (Thời gian này tùy chỉnh theo yêu cầu thực tế, mặc định là 10 giây). Khi kết thúc thời gian này tủ ATS tiến hành cắt phụ tải ra khỏi nguồn Điện máy. Kế đến thực hiện tiếp thời gian trễ đóng Điện lưới vào phụ tải – Transfer Timer (tùy chỉnh, mặc định là 5 giây). Kết thúc thời gian này tủ ats điều khiển đóng Điện lưới ra cho phụ tải sử dụng trở lại. Khi Điện lưới đã cung cấp ra phụ tải thì tủ ATS duy trì cho máy phát điện tiếp tục vận hành không tải thêm một thời gian – Cooling Down Timer (Thời gian này tùy chỉnh theo yêu cầu từng loại máy, mặc định là 15 giây) rồi mới tín hiệu về để dừng máy phát điện nhằm làm tăng tuổi thọ cho máy.

Trong trường hợp cần thiết người sử dụng có thể cài đặt hệ thống vận hành theo nhu cầu thông qua công tắc MODE SWITCH cụ thể như các chế độ sau:

* Vị trí AUTO : cài đặt hệ thống vận hành ở chế độ tự động.

* Vị trí MAIN : chọn đóng nguồn Điện lưới cấp ra phụ tải theo chế độ bằng tay.

* Vị trí GEN : chọn đóng nguồn Điện máy cấp ra phụ tải theo chế độ bằng tay.

* Vị trí OFF : cài đặt hệ thống ở chế độ dừng (ngừng cung cấp điện ra phụ tải).

* Tủ ATS trang bị các đèn báo trạng thái vận hành của hệ thống cụ thể như sau:

* Đèn MAINS AVAILABLE sáng, báo nguồn Điện lưới có giá trị cho phép.

* Đèn MAINS ON LOAD sáng, báo nguồn Điện lưới đang cấp cho phụ tải.

* Đèn GENSET AVAILABLE, sáng báo nguồn Điện máy có giá trị cho phép.

* Đèn GENSET ON LOAD sáng, báo nguồn Điện máy đang cấp cho phụ tải.

Tủ ATS trang bị các cầu chì hợp bộ nhằm bảo vệ ngắn mạch cho các thiết bị ngoại vi.

* Nhằm đảm bảo cho hệ thống vận hành liên tục tủ ats còn trang bị một bộ tự động sạc bình ắc qui bằng nguồn Điện lưới để máy phát điện luôn sẵn sàng cho việc khởi động. Thiết bị này hoạt động theo nguyên lý điều khiển xung và có điều tiết cho phép cài đặt điện áp ngắt và dòng điện sạc theo yêu cầu (0à5)A ứng với từng loại bình ắc qui. Đồng thời bộ sạc bình ắc qui tự bảo vệ ngắn mạch ngỏ ra hoặc khi bình ắc qui bị hỏng. Mặt khác bộ sạc bình ắc qui còn tự bảo vệ trong trường ngược cực tính. Thiết bị có trang bị đèn báo trạng thái làm việc.

* Tủ ats có khả năng tự động giám sát và bảo vệ phụ tải khi nguồn Điện lưới gặp sự cố:

* Điện lưới bị mất pha hoặc mất trung tính.

* Điện lưới bị thấp áp một, hai hoặc cả ba pha.

* Tủ ats có khả năng tự động giám sát và bảo vệ phụ tải khi nguồn Điện máy gặp sự cố:

* Điện máy bị mất pha hoặc mất trung tính.

* Điện máy bị thấp áp một pha.
