Các điều kiện hòa đồng bộ máy phát điện

Lý thuyết thì như vậy, nhưng thực tế, ta thấy điều kiện 1 và điều kiện 3 có vẻ như mâu thuẫn với nhau. Vì nếu muốn cho góc pha của 2 phía trùng nhau, thì phải điều chỉnh tần số.

Mà đã điều chỉnh tần số thì tần số không thể bằng nhau. Còn nếu muốn giữ nguyên cho 2 tần số bằng nhau, thì mãi mãi chằng thể điều chỉnh được góc pha.

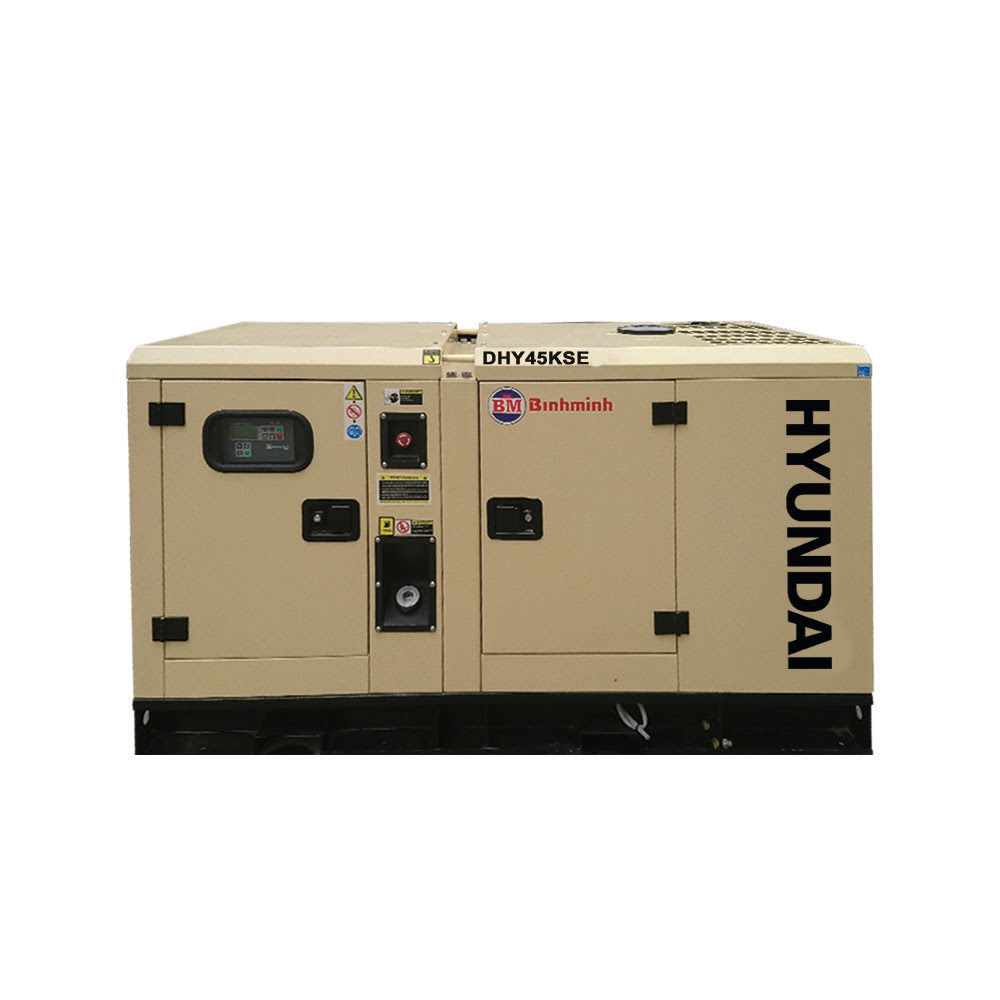

Tủ đồng bộ, máy phát điện, máy phát điện dân dụng, máy phát điện công nghiệp

Vậy thì phải nói là tần số của 2 máy xấp xỉ bằng nhau. Sai biệt nằm trong khoảng Delta f cho phép. df này là bao nhiêu tùy thuộc vào việc chỉnh định bộ điều tốc và rơ le hòa điện tự động, hoặc rơ le chống hòa sai.

Thông thường, người ta điều chỉnh sao cho df có trị số >0 một chút, nghĩa là tần số máy cao hơn tần số lưới một chút. Như vậy khi hòa vào lưới, máy phát sẽ bị tần số lưới ghì lại, nghĩa là máy phát sẽ phát một công suất be bé ra lưới ngay thời điểm đóng máy cắt.

Một số rơ le cho phép đóng cả khi tần số máy phát thấp hơn tần số lưới. Nhưng Vận hành viên thường vẫn điều chỉnh sao cho tần số máy cao hơn. Nếu tần số máy thấp hơn lưới, thì sau khi đóng máy cắt, máy phát sẽ bị tần số lưới kéo cho chạy nhanh lên, công suất sẽ bị âm một ít, mát phát làm việc ở chế độ động cơ.

Thông thường, các bộ điều tốc sẽ chỉnh định tốc độ FSNL (full speed no load) bằng 100,3 % định mức. Và đây cũng là tần số ban đầu để đưa hệ thống hòa đồng bộ vào vận hành.
• Với df nhỏ hơn df cho phép, thì khi hòa đòng bộ, công suất phát ra hoặc thu vào rất bé, không ảnh hưởng gì đến hệ thống.
• Tương tự, đối với điện áp. Người ta cũng cho phép điện áp có sai biệt chút ít so với điện áp lưới. Và thường người ta cũng chỉnh định sao cho điện áp máy phát bằng hoặc hơn U lưới một chút, để khi đóng điện thì công suất vô công của máy nhỉnh hơn 0 một chút. Đối với điện áp thì có thể điều chỉnh cho U máy = U lưới chính xác mà không có vần đề gì.
• Điều kiện về Pha: đây là điều kiện bắt buộc, và phải tuyệt đối chính xác.
• Thứ tự pha, thường chỉ kiểm tra một lần đầu tiên khi lắp đặt máy. Từ đó về sau, không ai kiểm lại làm gì, ngoại trừ nếu có công tác gì đó phải tháo nhiều thứ ra và lắp lại.
Vì phải điều chỉnh tần số, nên 2 tần số không bằng nhau. Do đó góc pha sẽ thay đổi liên tục theo tần số phách = hiệu của 2 tần số. Các rơ le phải dự đoán chính xác thời điểm góc pha bằng 0, biết trước thời gian đóng của máy cắt, và phải cho ra tín hiệu đóng MC trước thời điểm đồng bộ bằng đúng thời gian đó. Thường khoảng dưới 100 ms đến vài trăm ms.
